| 加工定制：否 | 品牌：Siemens/西门子 | 型号：6XV1840-2AH10 |
| 产品认证：西门子 | 工作电压(V)：24 | 输出频率(kHz)：50 |
西门子以太网电缆 订货号：6XV1840-2AH10
深圳市佳硕自动化有限公司西门子公司
欢迎咨询,感谢来电！梁经理电话0755-66606932手机15220289958
QQ188318354
| 6XV1830-3EH10 | 西门子PROFIBUS拖缆 fastconnect电缆 |
| 6XV1840-2AH10 | 西门子四芯以太网电缆 fastconnect电缆 |
| 6XV1830-0EH10 | 西门子PROFIBUS电缆 fastconnect电缆 |

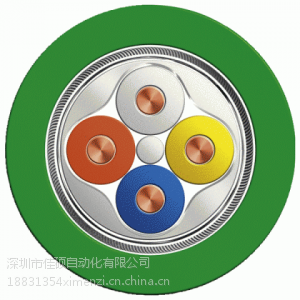

西门子四芯以太网电缆 西门子工业以太网电缆 型号 6XV1840-2AH10
用于工厂车间中的结构化布线；专用于快速装配
使用 FC 剥线工具剥线方便；一次就可剥去电缆外包层和编织的屏蔽层
使用绝缘刺破法,通过快速连接进行连接
性能超越 ***/IEC 11801 和 EN 50173 国际电缆 5 类布线标准。 (Cat5e)
PROFINET-兼容
UL 认证
不同型式用于不同应用
IE FC TP 标准电缆 GP
IE FC TP 软电缆 GP
IE FC TP FRNC 电缆 GP
IE FC TP 拖缆 GP
IE FC TP 拖缆
IE FC TP 吊缆
IE FC TP 吊缆 GP
IE TP 扭转电缆
IE FC TP 食用电缆
IE FC TP 船用电缆
双层屏蔽,抗干扰性能好
由于电缆上印有以米表示的长度标记,因此易于确定长度
使用快速连接电缆 2 x 2,可快速,简便地连接到工业以太网 FC RJ45 引出插座（10/100 Mbit/s）或工业以太网 FC RJ45 接头 180/90 上,节省时间。
可通过 FastConnect 电缆 2 x 2 以及工业以太网 FC RJ45 插头进行方便,快速的组装,节省了时间
特殊总线电缆可实现各种应用
采用双屏蔽电缆和集成式接地设计,可实现抗噪声干扰网络
不含硅树脂,可用于汽车工业（例如喷漆生产线）。
为不同的应用类型提供有不同类型的电缆,以配置工业以太网（4 芯）。
一般来说,应使用所列出的工业以太网 FC IE FC 电缆 2 x 2。
和6XV1830-0EH10 DP通讯电缆 配套使用的DP头如下：
6ES7972-0BA41-0XA0,PROFIBUS总线插头,通讯插头,DP头,不带编程口,35度电缆引出线
6ES7972-0BB41-0XA0,PROFIBUS总线插头,通讯插头,DP头,带编程口,35度电缆引出线
6ES7972-0BA12-0XA0,PROFIBUS总线插头,通讯插头,DP头,不带编程口,垂直电缆引出线
6ES7972-0BB12-0XA0,PROFIBUS总线插头,通讯插头,DP头,带编程口,垂直电缆引出线
6ES7972-0BA50-0XA0,90度无编程口快速总线插头 通讯插头,DP头
6ES7972-0BB50-0XA0,90度带编程口快速总线插头 通讯插头,DP头
6ES7972-0BA51-0XA0 PROFIBUS总线插头,通讯插头,DP头
6ES7972-0BB51-0XA0 PROFIBUS总线插头,通讯插头,DP头
和西门子DP通讯电缆配套使用的中继器型号为6ES7972-0AA01-0XA0,解决信号衰减问题。
订货号 | 6XV1 840-2AH10 | 6XV1 870-2B | 6XV1 870-2D |
|---|---|---|---|
产品型号名称 | IE FC 标准电缆 GP 2 x 2（A 型） | IE FC 软电缆 GP 2 x 2（A 型） | IE FC 拖曳电缆 GP 2 x 2（C 型） |
适合的用途 | 通用 | 临时移动 | 电缆架 |
电缆名称 | 2YY (ST) CY 2x2x0.64/1.5-100 GN | 2YY (ST) CY 2x2x0.75/1.5-100 LI GN | 2YY (ST) CY 2x2x0.75/1.5-100 LI GN |
结构化布线的标准 | Cat5e | Cat5e | Cat5e |
单位长度的衰减测量 | |||
| 52 dB/km | 60 dB/km | 63 dB/km |
| 195 dB/km | 210 dB/km | 213 dB/km |
电气数据 | |||
1 MHz 至 100 MHz 范围内的波阻抗 | 100 Ω | 100 Ω | 100 Ω |
| 15 % | 15 % | 15 % |
1 MHz 至 100 MHz 范围内单位长度近端串扰衰减 | 520 dB/km | 500 dB/km | 500 dB/km |
10 MHz 时的表面转移阻抗 | 10 mΩ/m | 100 mΩ/m | 20 mΩ/m |
单位长度的回路电阻 | 124 Ω/km | 124 Ω/km | 120 Ω/km |
绝缘电阻系数 | 0.5 MΩm | 0.5 MΩm | 0.5 MΩm |
电缆长度 | |||
| 100 m | 85 m | 85 m |
| 90 m | 75 m | 75 m |
机械数据 | |||
外径 | |||
| 0.64 mm | 0.75 mm | 0.75 mm |
| 1.5 mm | 1.5 mm | 1.5 mm |
| 3.9 mm | 3.9 mm | 3.9 mm |
| 6.5 mm | 6.5 mm | 6.5 mm |
| 0.2 mm | 0.2 mm | 0.2 mm |
环境温度 | |||
| -40 - 70 ℃ | -10 - 70 ℃ | -10 - 70 ℃ |
| -40 - 70 ℃ | -40 - 70 ℃ | -25 - 75 ℃ |
| -40 - 70 ℃ | -40 - 70 ℃ | -25 - 75 ℃ |
| -20 - 60 ℃ | -20 - 60 ℃ | -10 - 60 ℃ |
弯曲半径 | |||
| 19.5 mm | 32.5 mm | 32.5 mm |
| 48.75 mm | 52 mm | 49 mm |
弯曲循环次数 | 3000000 | ||
拉伸负荷,值 | 150 N | 150 N | 150 N |
单位长度重量 | 70 kg/km | 68 kg/km | 68 kg/km |
燃烧特性 | 阻燃,符合标准 UL 1685 (CSA FT 4) | 阻燃,符合标准 UL 1685 (CSA FT 4) | 阻燃,符合标准 UL 1685 (CSA FT 4) |
是否耐紫外线 | 耐受性 | 耐受性 | 耐受性 |
矿物油化学耐受性 | 有条件耐受 | 有条件耐受 | 有条件耐受 |
产品性能 | |||
| × | × | × |
| √ | √ | √ |
FastConnect 电气连接型号 | √ | √ |
